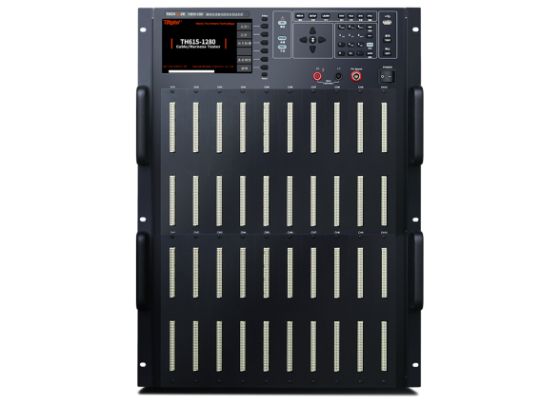

Многоканальные системы тестирования кабелей и жгутов
Для проработки конфигурации, пожалуйста, свяжитесь с нами.
TH600 поддерживает как стандартные тесты целостности цепей, обрывов и коротких замыканий, так и измерение малых сопротивлений по 4-проводной схеме Kelvin, контроль сопротивления изоляции и AC/DC Hipot испытания. Архитектура системы позволяет масштабировать количество тестовых каналов в зависимости от сложности изделия и требований производственного процесса.
Серия ориентирована на применение в условиях промышленного производства, где важны скорость тестирования, повторяемость результатов и интеграция в автоматизированные линии. Поддерживаются программируемые I/O интерфейсы, подключение к MES/EMS системам и работа с внешним ПО управления испытаниями.
TH600 может использоваться как для контроля готовых кабельных сборок и жгутов, так и для проверки качества сварных, обжимных и болтовых соединений в автомобильной промышленности, энергетике, производстве аккумуляторных систем, промышленной электронике и телекоммуникационном оборудовании.
Модульная архитектура и поддержка многоканальных конфигураций позволяют адаптировать систему как для компактных изделий, так и для сложных распределённых кабельных систем с тысячами точек тестирования.
Функциональные возможности
Высоковольтные испытания
Испытания на электрическую прочность до 4000 В и контроль изоляции до 10 ГОм, функция обнаружения дуги
скорость тестирования
Проверка обрывов и коротких замыканий – до 640 контактов за 0.1 с
Микроомные измерения
Измерение переходного сопротивления от 10 мкОм, контроль сварных и обжимных соединений
Проверка оснастки
Аппаратная проверка контакта тестовых проводов и адаптеров в реальном времени
Автоматическое обучение
Автоматическое определение схемы соединений и конфигурации жгута
Самодиагностика системы
Встроенные функции проверки состояния прибора и диагностики неисправностей
Модульная многоканальная архитектура
До 2560 каналов в 2-проводной конфигурации и до 1280 каналов в 4-проводной конфигурации
поддержка термисторов
Измерение сопротивления термисторов (NTC) с автоматической температурной компенсацией
Интеграция в производственные линии
Подключение к производственным системам управления и внешнему программному обеспечению
Разделение HV/LV цепей
Технология разделения HV и LV цепей снижает взаимное влияние измерительных трактов и повышает стабильность результатов при высоковольтных испытаниях и измерении сопротивления изоляции
