ТЕСТИРОВАНИЕ ВАРАКТОРНЫХ ДИОДОВ
Варакторные диоды, также известные как диоды с электрически управляемой ёмкостью, представляют собой особый класс полупроводниковых компонентов. Их работа основана на свойстве p-n перехода изменять барьерную ёмкость при варьировании обратного смещения. При увеличении обратного напряжения ёмкость перехода уменьшается, тогда как при его снижении - увеличивается. Типичные значения ёмкости варикапов находятся в диапазоне от единиц до сотен пикофарад при соотношении максимальной и минимальной ёмкости около 5:1.
Основная область применения варикапов связана с высокочастотной техникой, где они успешно заменяют механические переменные конденсаторы. Эти компоненты широко используются в системах автоматической подстройки частоты, частотной модуляции, а также в колебательных контурах телевизионных и радиоприёмников. Особую важность приобретает контроль параметров варикапов при различных режимах смещения, что требует специализированного измерительного оборудования.

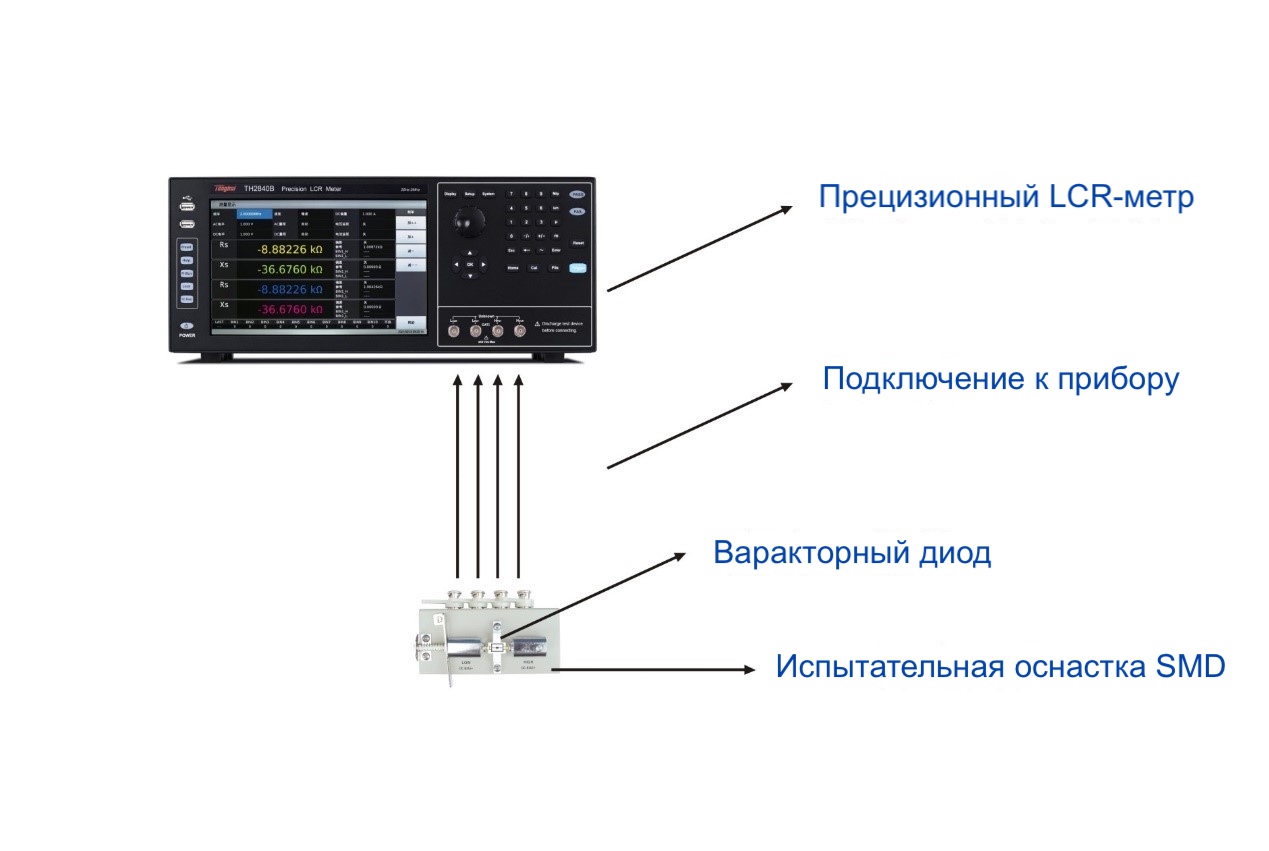

Для комплексного тестирования варикапных диодов компания Tonghui предлагает решение на базе прецизионного LCR-моста TH2840B. Ключевой особенностью данного прибора является встроенный источник постоянного смещения ±40В, позволяющий исследовать зависимость ёмкости диода от приложенного напряжения без использования дополнительных внешних источников. Это решение обеспечивает высокоскоростные и высокоточные измерения при различных частотах тестового сигнала.
Методика тестирования предполагает подачу на варикап регулируемого смещения с одновременным измерением ёмкости на рабочих частотах. Такой подход позволяет построить полную вольт-фарадную характеристику компонента, что особенно важно при проектировании частотно-зависимых цепей. Прибор TH2840B сочетает в себе высокие метрологические характеристики с доступной стоимостью, что делает его оптимальным выбором для производственного контроля и лабораторных исследований.
Предлагаемое решение идеально подходит для производителей электронных компонентов и разработчиков высокочастотной аппаратуры. Оно позволяет не только проводить входной контроль параметров варикапов, но и оптимизировать их режимы работы в конечных устройствах. Точное измерение характеристик варикапных диодов способствует повышению стабильности и точности работы систем частотной автоматики и радиоприёмной техники.
