ТЕСТИРОВАНИЕ МАГНИТНОЙ ПРОНИЦАЕМОСТИ ТОНКОПЛЁНОЧНЫХ МАТЕРИАЛОВ
Тонкопленочные материалы, толщина которых составляет менее 1 микрона, играют важную роль в таких областях, как полупроводниковые функциональные устройства и оптические покрытия. Для оценки диэлектрической проницаемости и магнитной проницаемости этих материалов компания Techmize предлагает комплексное решение с использованием анализатора импеданса MR2851 в комплекте со специализированной оснасткой и ПО.
Детали решения:
Объект тестирования: плёнка, толщина 10-100 мкм;
Требования к тестированию: частота 1-20 МГц; диапазон магнитной проницаемости 50-200.

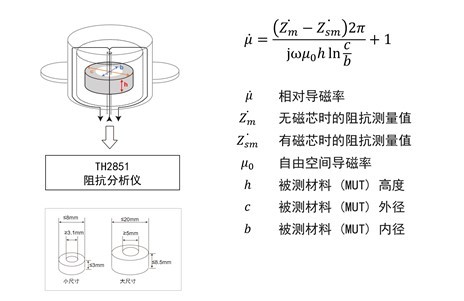

Магнитная проницаемость (комплексная μ) определяется через импеданс материала. Для этого вокруг магнитного материала оборачивается провод, и измеряется импеданс на его конце. Оснастка TH26088 специально разработана для измерения магнитной проницаемости магнитных материалов. Она может быть сконфигурирована с одновитковой катушкой, при этом материал формируется в кольцевую форму. В одновитковой катушке отсутствует утечка магнитного потока, и магнитное поле рассчитывается строго в соответствии с электромагнитной теорией.
Таким образом, использование данного оборудования позволяет точно и эффективно измерять магнитные свойства тонкопленочных материалов, что является важным шагом в их разработке и применении в высокотехнологичных областях.
